Hộp Giảm Tốc UMW VSM

Hộp giảm tốc UMW còn gọi là còn gọi là hộp giảm tốc VSM hay WPDX. Sau đây là một số thông tin quan trọng về hộp số giảm tốc UMW.

1) Ứng dụng hộp số giảm tốc UMW VSM

Ứng dụng của hộp giảm tốc động cơ UMW VSM là truyền giảm tốc cho các thiết bị cơ khí khác nhau như:

• Thiết bị nghiền nát, khuấy trộn và đóng bánh thức ăn chăn nuôi
• Băng tải, băng chuyền, thiết bị nâng hạ vận chuyển
• Máy cắt gỗ, cắt nhựa, máy ép kim loại
• Máy trộn hóa chất, thuốc, sơn
• Chế tạo máy bơm, máy hút bùn thải, quạt dân dụng và công nghiệp

2) Ưu điểm hộp giảm tốc UMW VSM

• Hiệu suất hoạt động cao, hao tổn ít điện năng
• Khả năng làm việc tốt, kể cả trong môi trường công nghiệp khắc nghiệt
• Kiểu dáng nhỏ gọn, dễ lắp đặt và tiết kiệm không gian
• Truyền động mượt mà, độ chính xác cao
• Vận hành êm, ít hỏng hóc

3) Cấu tạo hộp số UMW VSM

Hộp giảm tốc motor UMW VSM có cấu tạo bao gồm các thành phần chính sau:

• Vỏ bảo vệ: thường được làm từ hợp kim nhôm hoặc gang chắc chắn. Vỏ bảo vệ này bảo vệ các bộ phận bên trong khỏi bụi, chất lỏng và các yếu tố môi trường khác.
• Bộ truyền động: có bánh răng hình nón hoặc bánh răng héli. Bộ truyền động này bao gồm bánh răng đầu vào, bánh răng trung gian và bánh răng đầu ra, tạo ra tỉ số giảm tốc yêu cầu.
• Hệ thống bôi trơn: có vai trò làm giảm ma sát và làm tăng tuổi thọ của bộ truyền động. Hệ thống bôi trơn này có thể là dầu hoặc mỡ, và cần được bảo trì định kỳ để đảm bảo hoạt động ổn định và bền bỉ.
• Hệ thống quá tải: bảo vệ hộp giảm tốc khỏi mô men quá tải và các điều kiện vận hành cực đoan. Hệ thống quá tải này thường bao gồm một cơ cấu cắt ngắn điện hoặc một bộ cảm biến mô men.
• Hệ thống kiểm soát: để điều chỉnh tốc độ và điều khiển vận hành của hộp giảm tốc. Hệ thống kiểm soát này có thể là bộ điều khiển PID hoặc một hệ thống điện tử thông minh.

4) Thông số kỹ thuật hộp giảm tốc UMW VSM

Hộp số động cơ UMW hay còn gọi là hộp giảm tốc VSM

• Tỉ số truyền: 60, 10, 5 15, 20, 30, 40, 50
• Size (cỡ) hộp số UMW VSM: 200, 60, 70, 80, 100, 120, 135, 155, 175
• Tốc độ cốt trục ra: 140, 93, 23, 70, 56, 47, 35, 50, vòng phút

5) Phân loại hộp giảm tốc UMW VSM

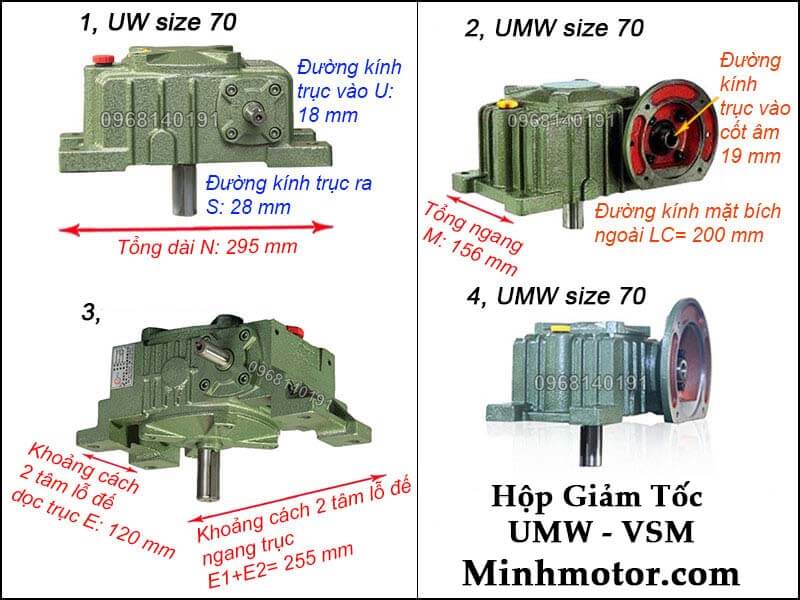

a) Hộp số UMW VSM size 70 Đài Loan

Hộp Giảm Tốc Đài Loan UMW VSM size 70 mặt bích lắp motor mã 80 1HP 0.75kw như sau:

• Đường kính trục lớn (trục ra): 28mm
• Mặt bích lắp motor: 200mm
• Tốc độ trục ra từ 140 - 23 vòng/phút

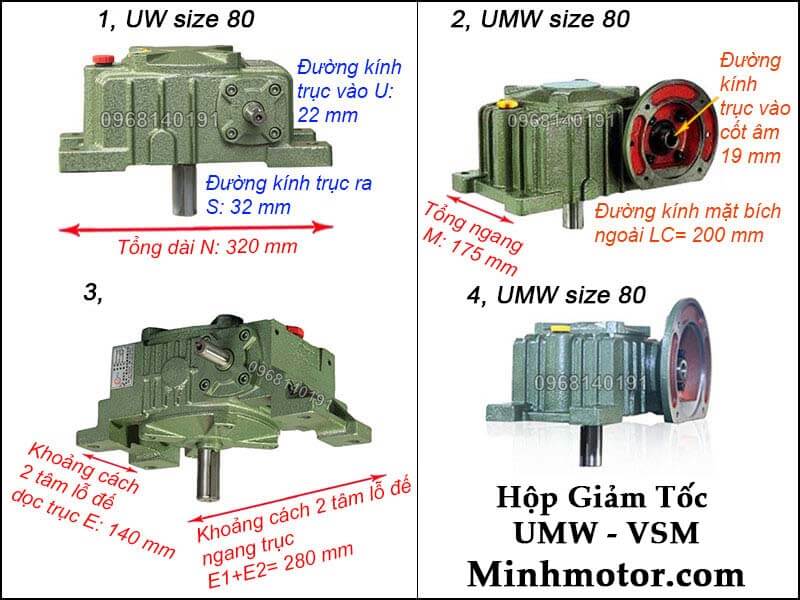

b) Hộp giảm tốc UMW VSM size 80

Hộp số motor UMW VSM size 80 lắp motor mã 90 1.1kw 4P như hình sau

• Đường kính trục lớn (trục ra): 32mm
• Mặt bích lắp motor: 200mm
• Tốc độ trục ra từ 145 - 25 vòng/phút

c) Hộp số UMW VSM size 100 Đài Loan

Hộp số UMW VSM size 100 lắp motor mã 90 1.5kw 4P như hình sau:

• Đường kính trục lớn (trục ra): 38mm
• Mặt bích lắp motor: 200mm
• Tốc độ trục ra giảm từ 10 -20 lần

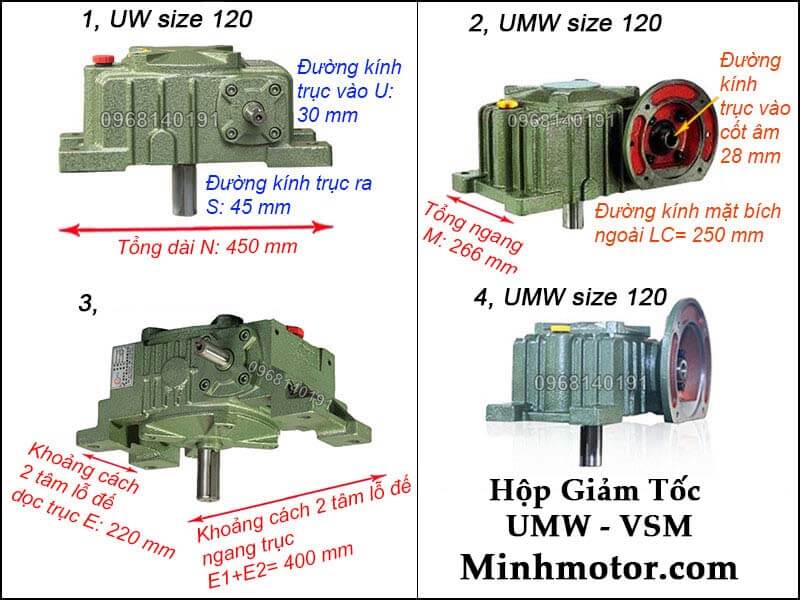

d) Hộp giảm tốc UMW VSM size 120

Hộp giảm tốc UMW VSM size 120 gắn động cơ mã 100 2.2kw 3hp 4 cực như hình sau:

• Đường kính trục lớn (trục ra): 45mm
• Mặt bích lắp motor: 250mm
• Tỷ số truyền từ 10 đến 60

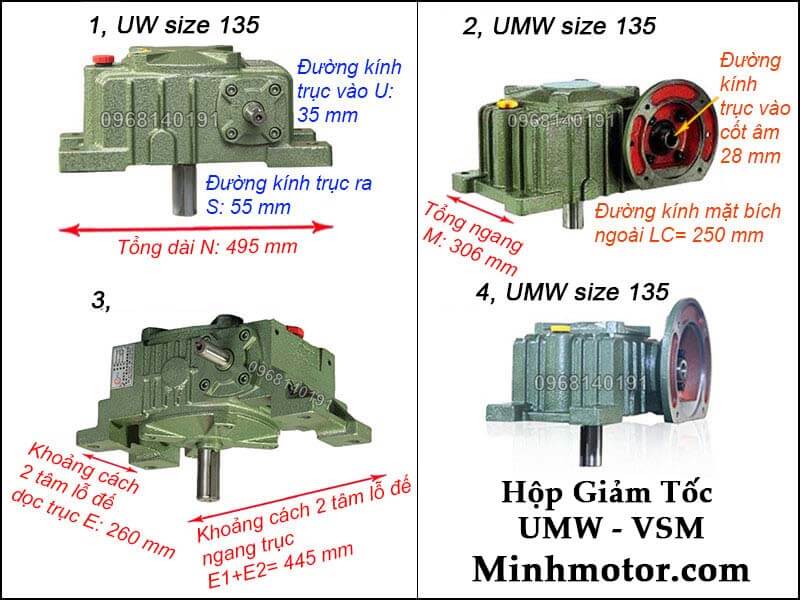

e) Hộp số UMW size 135 giá rẻ

Hộp số UMW VSM size 135 gắn motor mã 112 4kw (3.7kw) như sau:

• Đường kính trục lớn (trục ra): 55mm
• Mặt bích lắp motor: 250mm
• Tốc độ trục ra từ 145 - 25 vòng/phút

f) Hộp giảm tốc UMW VSM size 155 giá tốt

Hộp giảm tốc UMW VSM size 155 phù hợp lắp motor 5.5kw mã 132 có kích thước như sau:

• Đường kính trục lớn (trục ra): 60mm
• Mặt bích lắp motor: 300mm
• Tốc độ trục ra từ 150 -25 vòng/phút

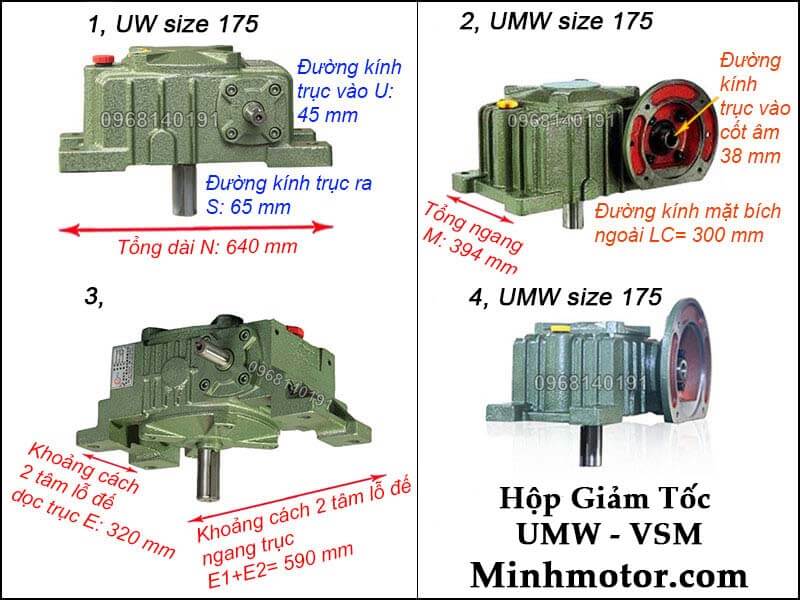

g) Hộp số VSM UMW size 175

Hộp số VSM UMW size 175 lắp motor mã 132 7.5kw như sau:

• Đường kính trục lớn (trục ra): 65mm
• Mặt bích lắp motor: 300mm
• Ratio tỷ số truyền: 10, 20, 30, 40, 50, 60

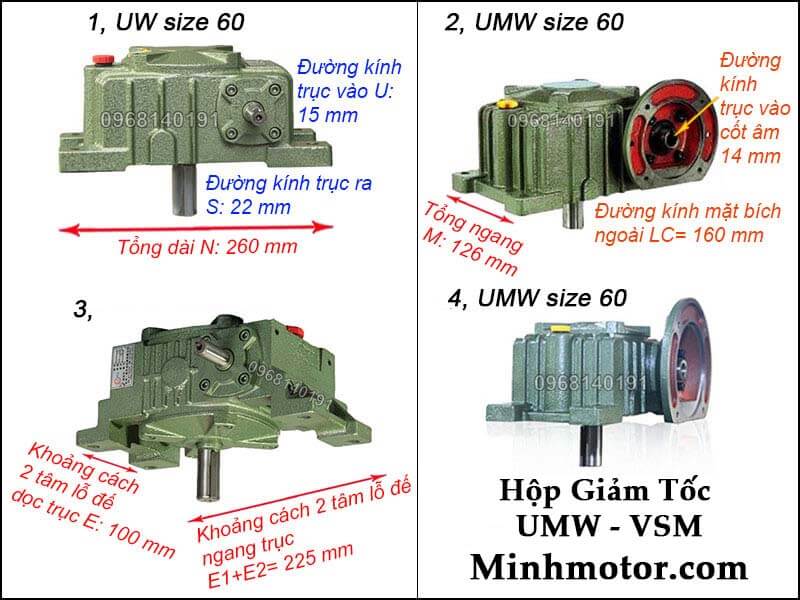

h) Hộp giảm tốc VSM UMW size 60

Hộp giảm tốc UMW VSM size 60 lắp motor 0.37kw -4P như sau:

• Đường kính trục lớn (trục ra): 22mm
• Mặt bích lắp motor: 160mm
• Tốc độ trục ra từ 145 - 25 vòng/phút

BẢNG LỰC MÔ MEN XOẮN GIẢM TỐC TRỤC VÍT UMW HAY GỌI LÀ HỘP SỐ VSM - WPDX

Các tên gọi giảm tốc Đài Loan thông dụng:

Hoặc:

Các kiểu thông dụng khác thường gặp:

6) Cách lựa chọn hộp giảm tốc UMW VSM

Để lựa chọn hộp số giảm tốc UMW VSM phù hợp, bạn có thể thực hiện các bước sau:

• Xác định yêu cầu của ứng dụng: Xác định công suất và tốc độ cần truyền động, mô-men xoắn tối đa, tỉ số giảm tốc yêu cầu và các yêu cầu khác của ứng dụng cụ thể.

• Xem xét thông số kỹ thuật: Xem xét các thông số kỹ thuật của hộp số UMW VSM, bao gồm công suất định mức, tỉ số giảm tốc, mô-men xoắn tối đa, tốc độ đầu ra, độ chính xác và hiệu suất.

• Đánh giá môi trường làm việc: Xem xét môi trường làm việc như nhiệt độ, độ ẩm, độ rung và độ ồn. Đảm bảo hộp giảm tốc được thiết kế để hoạt động ổn định trong môi trường tương ứng.

• Xem xét yêu cầu bảo trì: Xem xét yêu cầu bảo trì của hộp giảm tốc, bao gồm thời gian bảo trì, kiểm tra và thay thế bộ phận, và sẵn có các dịch vụ hỗ trợ.

• Kiểm tra đáng tin cậy: Nghiên cứu về độ tin cậy và đánh giá chất lượng của hộp giảm tốc. Xem xét các đánh giá từ người dùng khác, tìm hiểu về nhà sản xuất và đảm bảo rằng hộp giảm tốc đáng tin cậy và có thể đáp ứng được yêu cầu của bạn.

• Tư vấn từ chuyên gia: Nếu cần, tư vấn với chuyên gia hoặc nhà cung cấp để được tư vấn và hỗ trợ trong việc lựa chọn hộp số giảm tốc UMW VSM phù hợp với ứng dụng của bạn.

Trên đây là những thông tin quan trọng về hộp giảm tốc UMW VSM. Mời tham khảo các loại hộp số bán chạy khác dưới đây.
